Описание

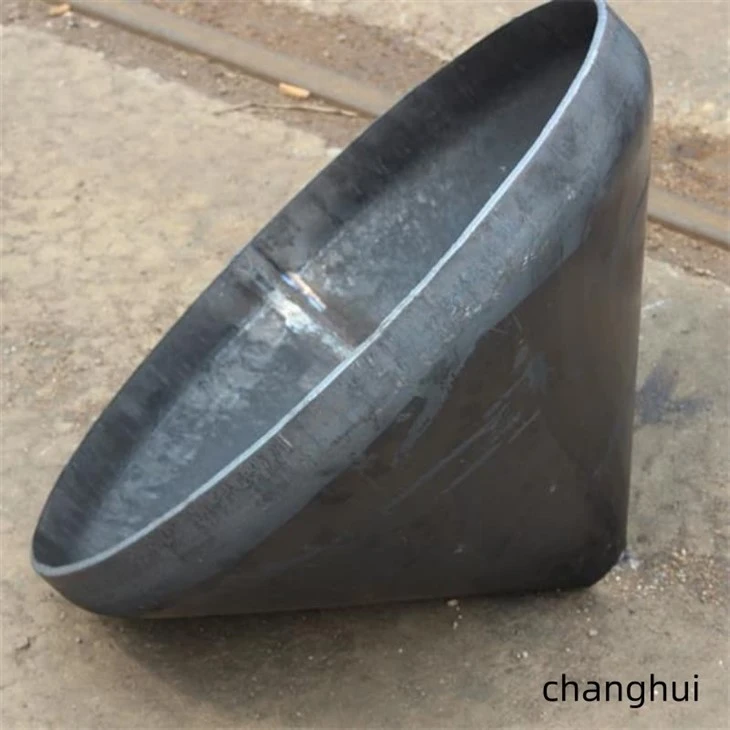

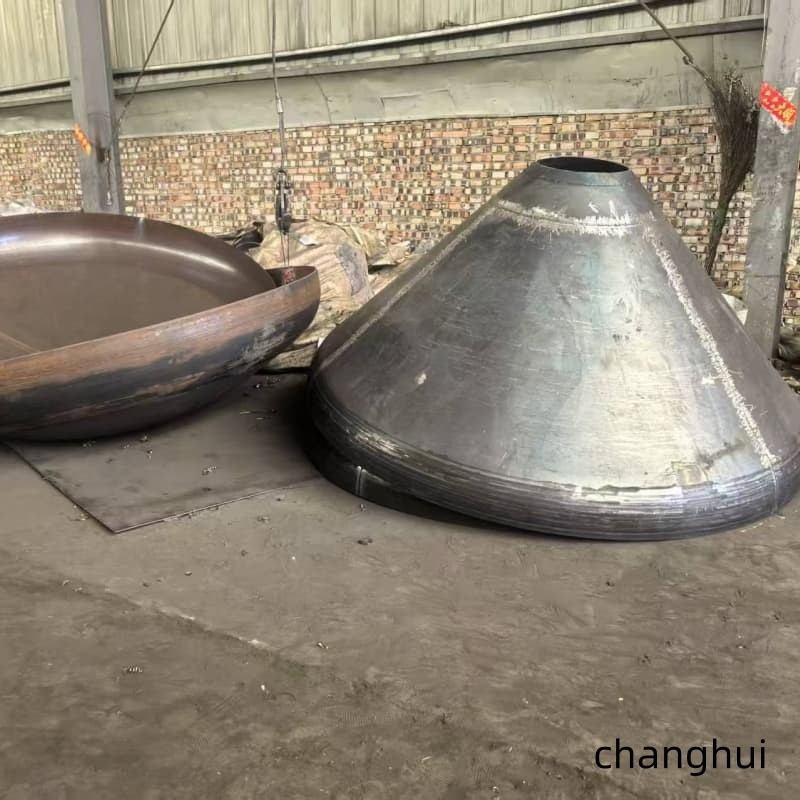

Конусовидната глава може да се достави като прав конус, конус с фланец с голям-краен кокал или форма с преходи в двата края. Коничните глави на резервоара могат да бъдат направени от въглеродна стомана, неръждаема стомана, SA516 Gr70 или SA516 Gr60. Производството може да включва пресоване, въртене, валцуване и контролирано заваряване, в зависимост от диаметъра, дебелината, ъгъла и дали главата е изработена от едно парче или секции. Завършеният конус може да включва малка-крайна шийка, изход, скосявания, армировка, износващи се плочи или обработка на вътрешна повърхност. Гладките вътрешни преходи са полезни, когато праховете, кристалите или течностите се нуждаят от насочен път на изпразване.
Компоненти
Конична секция на черупката определя избрания ъгъл на разтоварване.
Големият-краен кокалче свързва конуса към-страничния фланец на съда.
Малък{0}}краен преход е включен там, където е посочена подредбата CHA(60).
Към коничните глави на резервоара могат да се добавят изходящи гърловини, армировка, износващи се облицовки и следи за повдигане според чертежа на оборудването.
Параметри на продукта
|
Име |
Тип код |
Формиране на отношения |
|
Конична глава |
CHA (30) |
ri По-голямо или равно на 0,10Di; ri По-голямо или равно на 3δn;=30 степен; DN, изразен като Di/Dis |
|
Конична глава |
CHA (45) |
ri По-голямо или равно на 0,10Di; ri По-голямо или равно на 3δn;=45 степен; DN, изразен като Di/Dis |
|
Конична глава |
CHA (60) |
ri По-голямо или равно на 0,10Di; ri По-голямо или равно на 3δn; rs По-голямо или равно на 0,05Dis; rs По-голямо или равно на 3δn;=60 степен; DN, изразен като Di/Dis |
Нашите услуги
Ъгъл на конуса, голям диаметър, малък диаметър, радиуси, дебелина и височини на фланеца могат да бъдат прегледани заедно.
Рязане, валцуване, предене, оформяне, скосяване и заваряване могат да бъдат комбинирани в един производствен план.
Могат да бъдат доставени изходящи гърловини и разхлабени или заварени армировъчни части.
Могат да бъдат организирани проверка на размерите и специфично не{0}}разрушително изследване.
Предлага се вътрешно почистване, полиране или подготовка за покритие, когато избраният материал го позволява, включително повърхности в близост до изхода.
Опаковъчните опори и маркировките за доставка могат да следват ориентацията на монтажа.
Страната на изхода също може да бъде ясно маркирана, така че конусът да не се върти неправилно по време на сглобяването на магазина.
Често задавани въпроси (FAQ)
Въпрос: Кой ъгъл на конуса трябва да бъде избран?
О: Проектантът на процеса трябва да вземе предвид потока на материала, наличната височина, размера на изхода, структурното изчисление и достъпа за почистване.
В: Може ли малкият край да включва прав врат?
A: Да. Диаметърът, дължината, дебелината, фаската и армировката трябва да бъдат посочени на чертежа.
В: Какво е необходимо за цитиране на конични глави на резервоари?
О: Осигурете двата диаметъра, ъгъла, материала, дебелината, радиусите, височините на фланците, детайлите на изхода, количеството, стандарта и изискванията за проверка.
